Servo EA180P

Mã sản phẩm: EA180P

Định vị có độ chính xác cao
Kích thước nhỏ
Phản hồi nhanh
Điều khiển thông minh

Tư vấn nhanh
Kỹ sư hỗ trợ 24/7
Giải pháp tối ưu
Sản phẩm chính hãng
Giá tốt
Linh hoạt công nợ
Giao hàng toàn quốc
Freeship theo đơn
Bảo hành nhanh
Đồng hành trọn đời

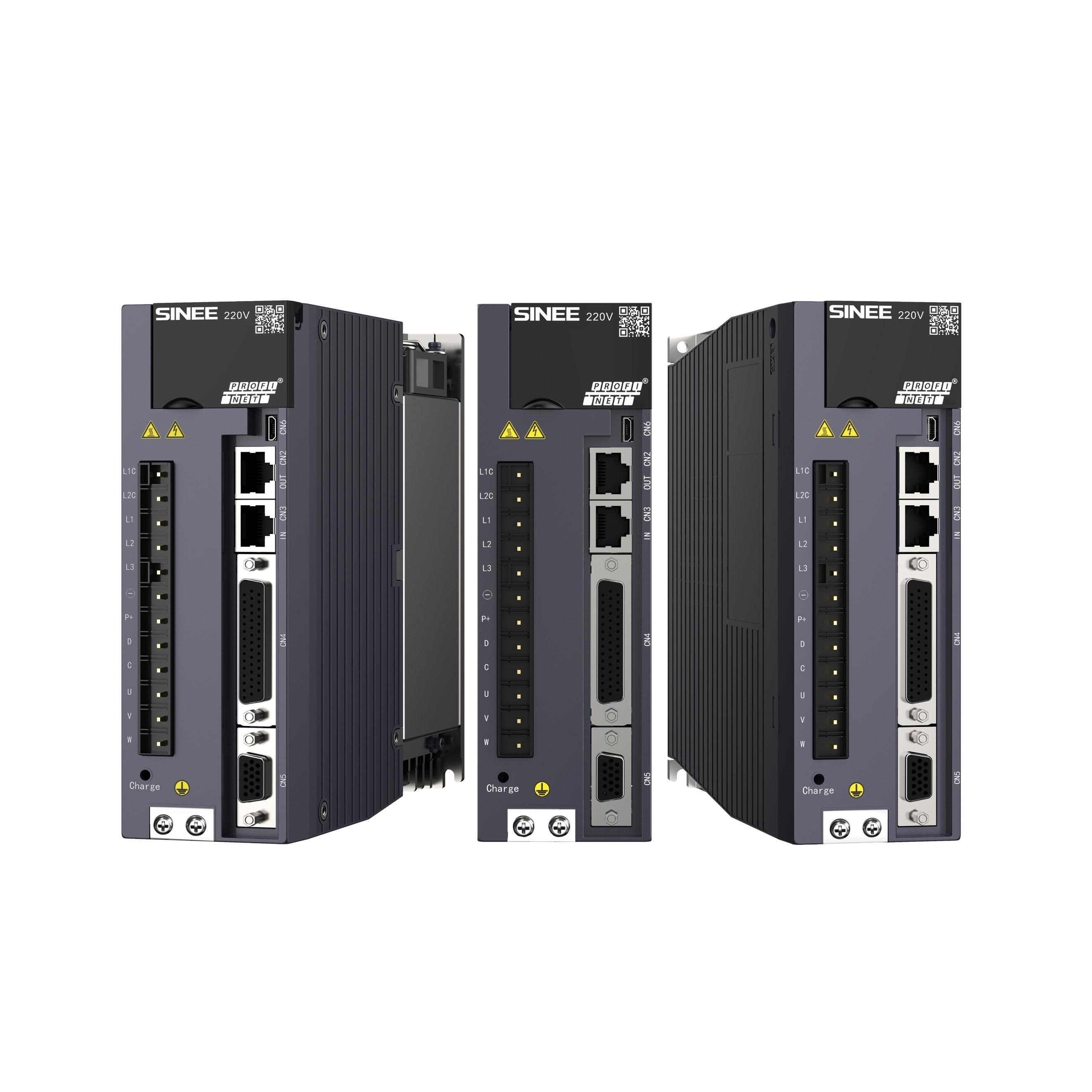

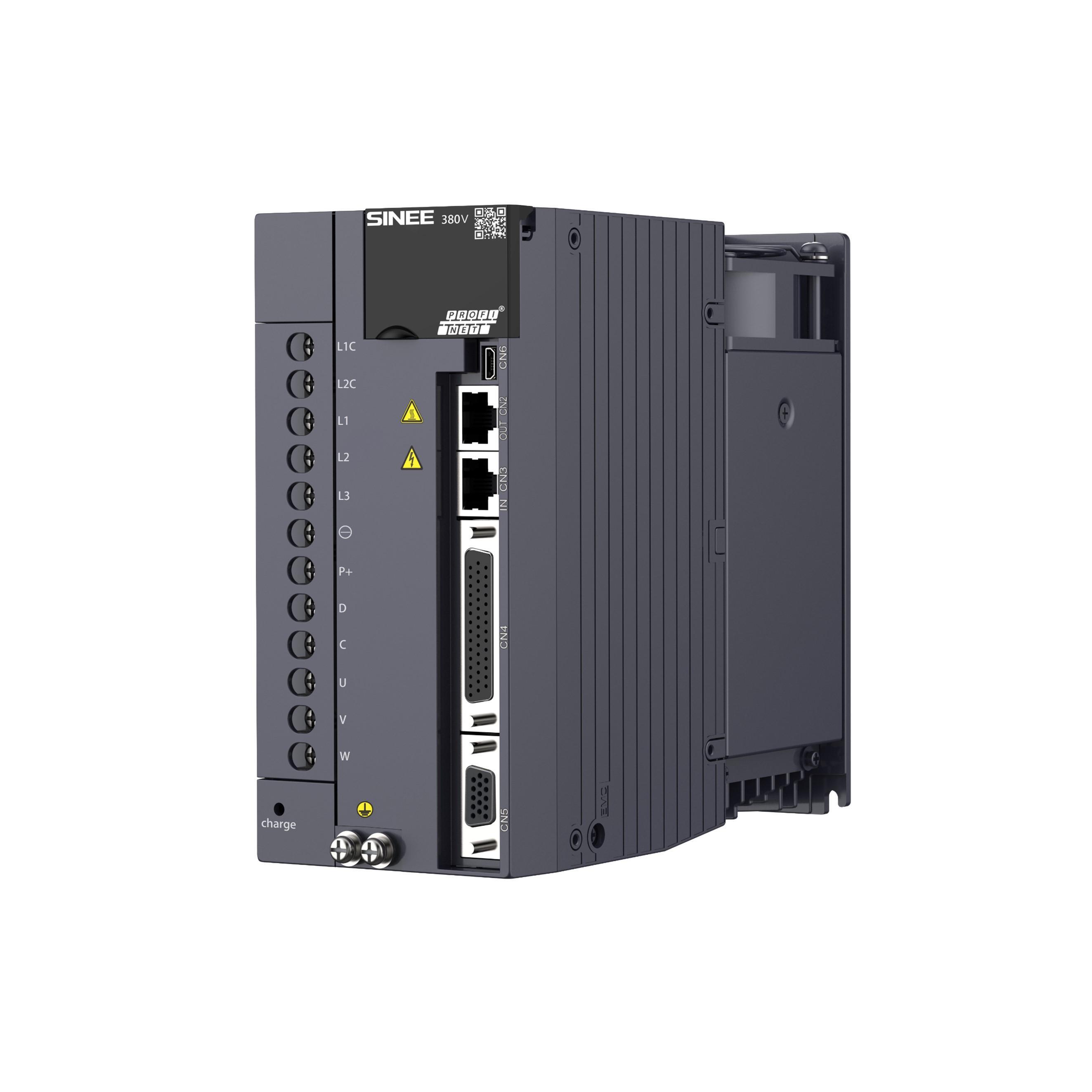

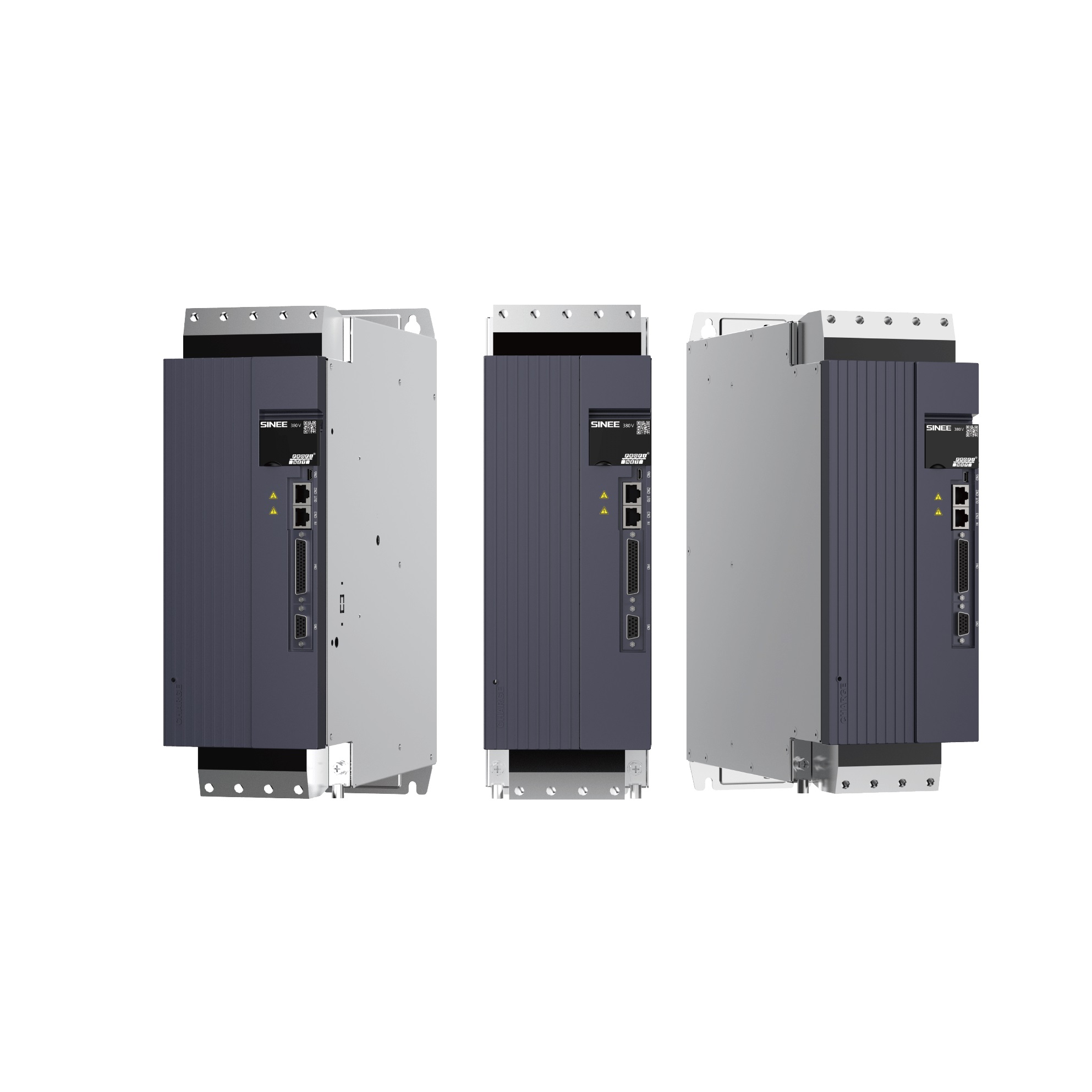

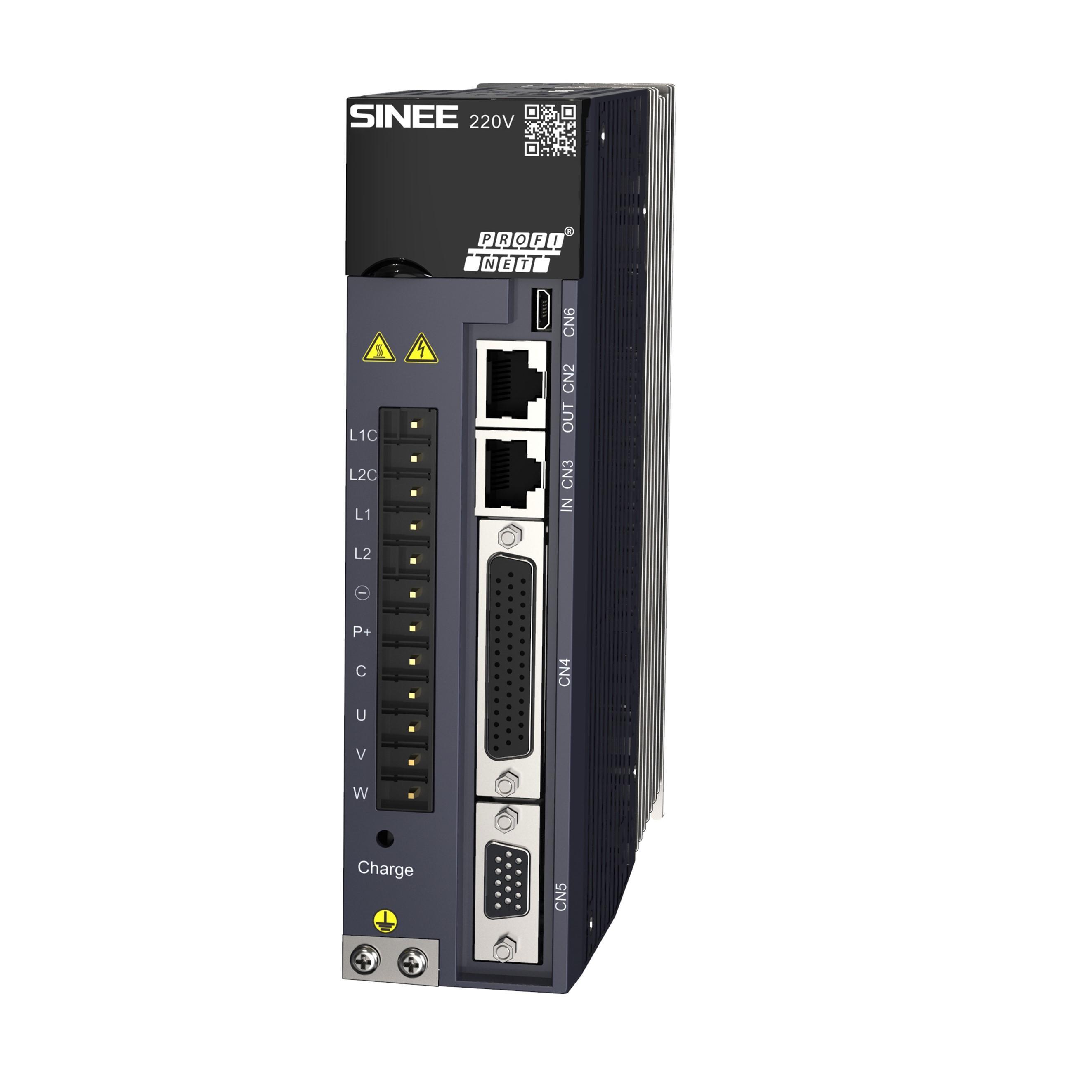

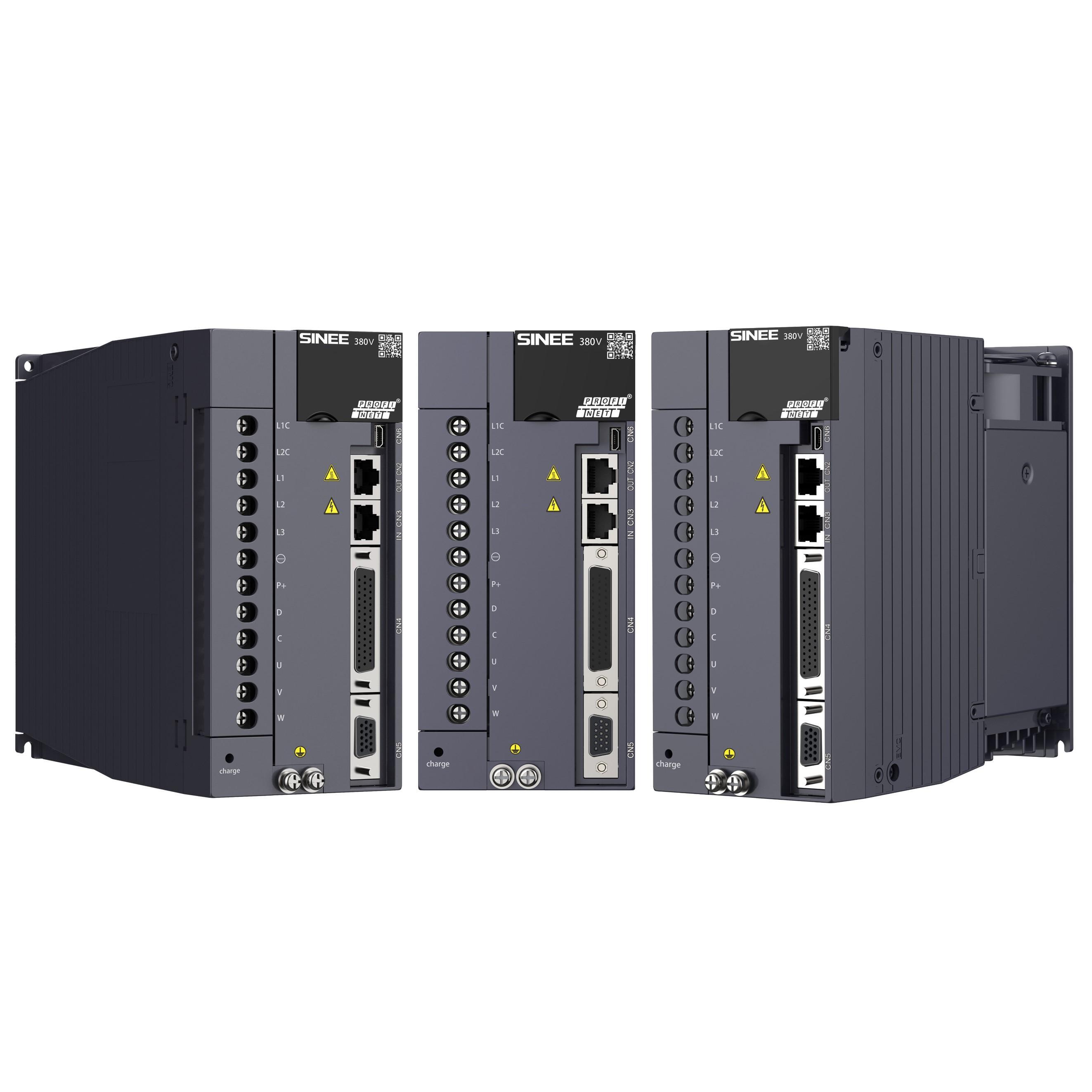

Bộ truyền động Servo EA180P PROFINET

Một pha 220V~240V 0,1~1kW

Ba pha 220V~240V 0,75~1,5kW

Ba pha 340V~460V 1,5~30kW

Hiệu năng đáp ứng tốc độ cao

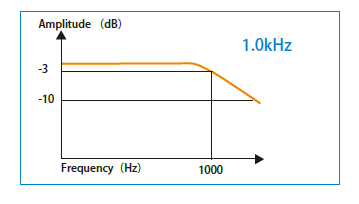

- Tần số đáp ứng tốc độ lên tới 1.0 kHz.
- Rút ngắn thời gian định vị.
- Giao tiếp đồng bộ thời gian thực, tốc độ và độ chính xác cao, dựa trên thiết kế hệ thống song song hóa.

Định vị độ chính xác cao

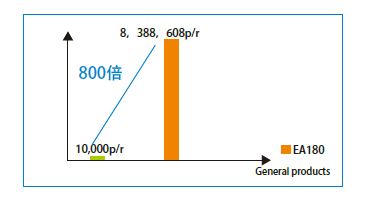

- Encoder 17 bit dạng incremental và 23 bit dạng absolute.
- Hiệu năng điều khiển mạnh mẽ cho phép độ chính xác định vị nhỏ hơn 5 xung encoder.

Dòng sản phẩm đa dạng

- Phiên bản tiêu chuẩn analog & xung và phiên bản mạng hỗ trợ EtherCATor, CANopen hoặc RS485.
-Tùy chọn encoder: 2500 ppr, dạng serial, 17 bit incremental, hoặc 23 bit absolute.

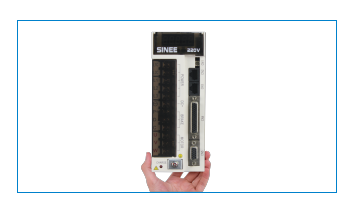

Kích thước nhỏ

- Kích thước tương đương dòng Panasonic A6, kết hợp với động cơ servo SINEE SES, giúp tối ưu hóa kích thước tổng thể của hệ thống.

Điều khiển thông minh

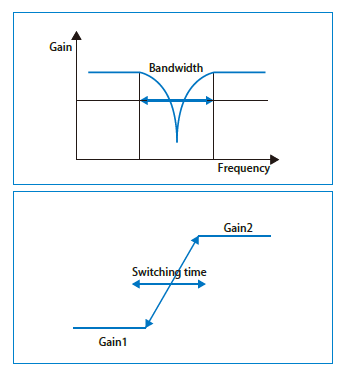

- Hệ thống được trang bị 4 bộ lọc triệt tiêu cộng hưởng tần số cao, trong đó 2 bộ lọc dựa trên FFT, và 2 bộ lọc điều chỉnh thủ công.

- Đồng thời, các bộ lọc giảm rung được cung cấp nhằm giảm thiểu rung động cho các cơ cấu tay đòn dài.

- Cấu trúc vòng điều khiển dựa trên PDFF giúp giảm hiện tượng vượt mức (overshoot) một cách hiệu quả.
- Chức năng tự điều chỉnh tham số theo quán tính giúp nâng cao khả năng thích ứng của hệ thống tại hiện trường.

Độ tin cậy cao

- Chức năng bảo vệ hoàn chỉnh và thiết kế EMC Thiết kế chức năng bảo vệ dựa trên độ tin cậy tổng thể của động cơ và bộ điều khiển; Thiết kế EMC dựa trên cơ sở tối ưu hóa theo cấp độ và khả năng thích ứng của hệ thống.

- Vật liệu và công nghệ động cơ hiệu suất cao đảm bảo hệ thống hoạt động đáng tin cậy. Chứa thép từ dysprosium-neodymium-ferroboron, trục có độ bền cao, Bộ mã hóa Tamagawa, ổ trục cỡ lớn, được bọc bằng nhựa.

Hệ thống Servo PROFINET

Mục				Đặc điểm kỹ thuật
Thông số kỹ thuật cơ bản	Phương pháp kiểm soát			Điều khiển dòng điện sóng sin IGBT PWM
	Nhận xét			Bộ mã hóa/gia tăng 17 bit, bộ mã hóa tuyệt đối 23 bit
	Sáu chế độ điều khiển			Kiểm soát tốc độ, kiểm soát vị trí, kiểm soát mô-men xoắn, kiểm soát tốc độ/vị trí, kiểm soát mô-men xoắn/tốc độ, kiểm soát vị trí/mô-men xoắn

	Mặt trước			5 phím, đèn LED 5 chữ số
	Phanh tái tạo			Bộ phận phanh và điện trở tích hợp; có thể kết nối điện trở phanh bên ngoài
	Điều kiện sử dụng	Nhiệt độ môi trường		Nhiệt độ làm việc 0~40°, nhiệt độ bảo quản -20° ~85°
		Độ ẩm môi trường xung quanh		Làm việc/lưu trữ: ≤ 90%RH (không ngưng tụ sương)
		Độ cao		≤ 1.000m
		Sức mạnh chống rung động		Độ rung: ≤ 4,9m/s² (không được phép hoạt động tại điểm cộng hưởng), va đập: ≤ 19,6m/s²
		Mức độ bảo vệ		IP10
		Mức độ ô nhiễm		2 cấp độ
	Phương pháp làm mát			Làm mát bằng quạt
Hiệu suất	Chế độ điều khiển tốc độ-mô-men xoắn	Tỷ lệ dao động tốc độ	Biến động tải	Tải 0~100: Tối đa 0,3%	Dựa trên bộ mã hóa 23 bit, ở tốc độ định mức
			Thay đổi điện áp cung cấp	Ở điện áp định mức ± 10%: Tối đa 0,3%
			Nhiệt độ môi trường	0~50℃: Tối đa 0,3%
		Tỷ lệ điều chỉnh tốc độ		1:5000 ( bộ mã hóa 17 bit và 23 bit)	Tốc độ tối thiểu/tốc độ quay định mức của hoạt động ổn định liên tục dưới tải định mức
		Băng thông tần số		1,2kHZ (bộ mã hóa 23 bit)
		Độ chính xác kiểm soát mô-men xoắn		Độ chính xác lặp lại hiện tại ±3%
		Cài đặt thời gian khởi động mềm		0~30 giây (có thể cài đặt tăng tốc và giảm tốc tương ứng)
	Chế độ điều khiển vị trí	Bù trừ tiến tới		Độ phân giải 0~100% (đặt độ phân giải 1%)
		Chiều rộng hoàn thành định vị		1~655.335 đơn vị hướng dẫn (đặt độ phân giải thành 1 đơn vị hướng dẫn)
		Thời gian cài đặt tối thiểu		5ms (không tải, từ tốc độ định mức đến khi hoàn tất định vị)
Tín hiệu đầu vào/đầu ra	Cổng đầu vào kỹ thuật số	Vị trí chức năng có sẵn		Thiết lập lại lỗi, vô hiệu hóa truyền động tiến, vô hiệu hóa truyền động lùi, chuyển đổi tỷ số truyền điện tử, v.v.
	Đầu ra kỹ thuật số	Vị trí chức năng có sẵn		Servo sẵn sàng, đầu ra phanh, đầu ra quay của động cơ, tín hiệu tốc độ bằng không, giới hạn mô-men xoắn, giới hạn tốc độ quay, đầu ra cảnh báo, đầu ra lỗi, v.v.
Chức năng tích hợp	Chức năng ngăn ngừa di chuyển quá mức			Dừng ngay lập tức khi P-OT và N-OT được kích hoạt.
	Tỷ số truyền điện tử			1,0 ≤ B/A ≤ 64000,0
	Chức năng bảo vệ			Quá áp, dưới áp, quá tốc độ, quá nhiệt, quá tải, quá tốc độ, quá nhiệt , lỗi bộ mã hóa, lỗi quá tải điện trở phanh, lỗi EEPROM, giao tiếp bất thường, v.v.
	Chức năng theo dõi dữ liệu báo động			Ghi lại 4 nhóm báo động lịch sử và dữ liệu có liên quan
	Giao tiếp RS232			Hiển thị trạng thái, cài đặt thông số người dùng, hiển thị giám sát, hiển thị theo dõi cảnh báo, hoạt động JOG và hoạt động điều chỉnh tự động, tín hiệu hướng dẫn tốc độ, v.v.
